金屬管轉子流量計正確安裝方式
金屬管轉子流量計是利用磁性耦合原理及浮力的原理來實現對流體的流量進行測量顯示的，由此在安裝使用金屬管轉子流量計時要充分考慮到金屬管轉子流量計周邊的吸磁性以及流體的穩定性，因此在安裝時要注意以下幾點：
- 金屬管轉子流量計的上下游管道應與金屬管轉子流量計的口徑相同，連接法蘭或螺紋應與流量計的法蘭或螺紋匹配，金屬管轉子流量計上游直管段長度應保證是金屬管轉子流量計公稱口徑的5倍，下游直管段長度不少于250mm.
- 由于金屬管轉子流量計的測量機構采用的是磁傳遞，所以為了保證金屬管轉子流量計的性能，傳感器的安裝周圍至少100mm處不允許有鐵磁性物質存在。
- 金屬管轉子流量計在安裝前工藝管道應進行吹掃，防止管道中滯留鐵磁性物質附著在流量計里影響金屬管轉子流量計的性能，甚至?xí)䲟p壞金屬管轉子流量計。如果不可避免，應在金屬管轉子流量計的入口安裝磁過濾器。
- 測量氣體的金屬管轉子流量計是在特殊壓力下的校準，如果氣體在金屬管轉子流量計的出口直接排放到大氣，將會在浮子處產生壓降，并引起數據失真。如果是這樣的工況條件，應在金屬管轉子流量計的出口安裝一個閥門，以便能對所需流量值進行設定。當浮子上維持標校壓力時氣體將在閥門處膨脹。

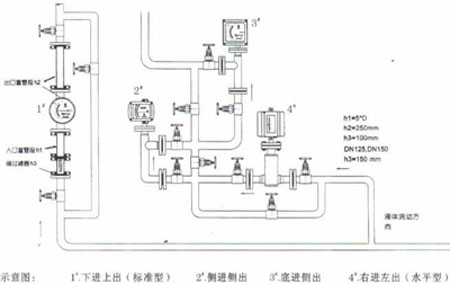

- 金屬管轉子流量計的安裝形式有垂直安裝與水平安裝，如果是垂直安裝形式應保證流量計的垂直度優于1％，如果是水平安裝形式應保證金屬管轉子流量計的水平度優于1％。
- 安裝在管道中的金屬管轉子流量計不應受到應力的作用，流量計的出口和入口應有合適的管道支撐，可以使金屬管轉子流量計處于最小應力狀態。
